標準品共通規格
標準品共通規格
使用壓力 | 10-6Pa~ATM | |
漏洩量(He) | 9.9×10-11Pa・m3/sec 以下 | |
使用氣體 | 真空中・非活性氣體中・腐蝕性氣體中(*1) | |
使用材料 | 外殼 | SUS 304 |
軸 | SUS 630 | |
磁靴 | SUS 630 | |
軸承 | SUJ2 | |
O型圈 | FKM | |
軸承潤滑劑 | 真空側:氟化物類真空潤滑劑 大氣側:含防鏽劑的一般潤滑劑 | |
標準備品 (*2) | O型圈 螺母和鋼墊(LSB系列) |
使用溫度範圍 -無水冷- (*3)
磁流體密封標準品無水冷情況下、能夠安全使用的標準溫度範圍。表示的是磁氣密封的外殼安裝面或者真空側軸線段測試的溫度。
超出下列表格所記載的溫度範圍時、有必要考慮是否安裝水冷。
磁性流體 | 使用溫度範圍 |
一般真空規格 | 10~80°C |
耐腐蝕規格 | 10~100°C |
低蒸氣壓・耐腐蝕 | 10~120°C |
基本構造和軸承的配置

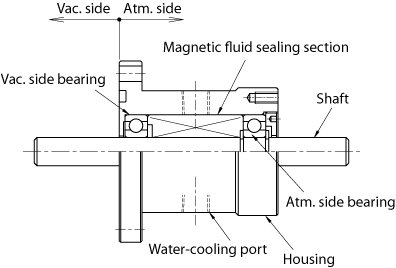

1)兩端支撐型(*4)

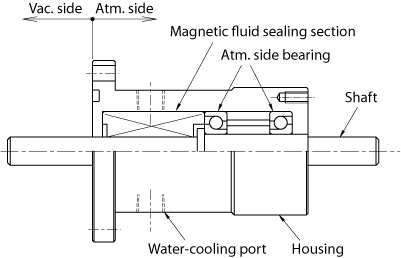

2)片側支撐型

(*1)使用腐蝕性氣體時、請選擇指定所使用的磁性流體的規格。另外、因為氣體的種類和使用環境的不同、對應方式也不同。請把使用條件告知我們。
(*2)O型圈備品的詳細尺寸、請參考各種型號機種的網頁。
另外、LSB系列安裝用標配還包括螺母和鋼墊。
(*3)實際的使用環境・壓力的原因、也存在不能使用的可能性。想瞭解詳細內容請點擊這裡。
(*4)構造上、旋轉軸向軸方向存在微妙的空間(0.數毫米)。
